MITSUBISHI OTOMASYON
MELSEC FX2N PLC Sistemleri
MELSEC FX2N PLC Sistemleri
Güç kaynağı bağlantı
klemensi
klemensi
Terminal kapağı
Montaj ayağı
CPU nun sol tarafına
takılan genişleme
modülü yuvaları
takılan genişleme
modülü yuvaları
Hafıza pili
Programlama üniteleri
için bağlantı soketi
için bağlantı soketi
RUN/STOP anahtarı
Hafıza kasedi için yuva
Dijital girişler için terminal
LED giriş pozisyonları için
Durum gösterge ledleri
Genişleme modülleri için
boş slot yuvası
boş slot yuvası
Slot koruma kapağı
Çokış röleleri durum ledleri
FX2N serisi plc,16, 32, 48, 80 veya 128 giriş/çıkış kapasiteli ana üniteleri ile
maksimum 256 G/C sayısına genişleme olanağı sunar.
Röle ve transistor çıkışlı tipler arasından secim yapmak mümkündür. 110 V
AC triyak çıkışlı pozitif/negatif lojik tipleri mevcuttur.
maksimum 256 G/C sayısına genişleme olanağı sunar.
Röle ve transistor çıkışlı tipler arasından secim yapmak mümkündür. 110 V
AC triyak çıkışlı pozitif/negatif lojik tipleri mevcuttur.
Dijital çıkışlar için
emniyet şeridi
emniyet şeridi
Gövde kapağı
Koruma kapağı

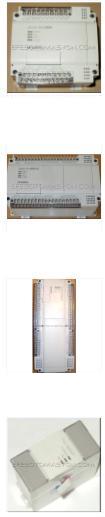

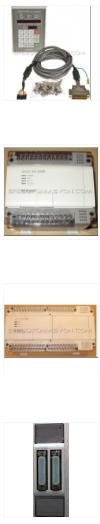

ANA Ünite Mitsubishi melsec FX2N
FX2N serisi PLC'ler 16, 32, 48, 64,80 veya 128 giriş / çıkış noktasına kadar
ana birimden oluşan, röle ve transistör çıkışlı tipler arasında seçim yapmak
mümkündür.
. Triyak çıkış türlerinde ise, sink/souce 110 V AC de mevcuttur.
Not: Ek özel versiyonlar istek üzerine mevcuttur.
Özellikler:
** Doğrudan montaj için Değiştirilebilir arayüz modülleri Bir ana birim
** Standart programlama ünitesi arabirimi
** giriş ve çıkış durumunu gösteren LED'ler
** Ayrılabilir terminal blokları 16 I / O taban birimleri hariç
** PLC programı için 16 k step hafıza kasetleri için Yuva
** Entegre gerçek zamanlı saat
FX2N serisi PLC'ler 16, 32, 48, 64,80 veya 128 giriş / çıkış noktasına kadar
ana birimden oluşan, röle ve transistör çıkışlı tipler arasında seçim yapmak
mümkündür.
. Triyak çıkış türlerinde ise, sink/souce 110 V AC de mevcuttur.
Not: Ek özel versiyonlar istek üzerine mevcuttur.
Özellikler:
** Doğrudan montaj için Değiştirilebilir arayüz modülleri Bir ana birim
** Standart programlama ünitesi arabirimi
** giriş ve çıkış durumunu gösteren LED'ler
** Ayrılabilir terminal blokları 16 I / O taban birimleri hariç
** PLC programı için 16 k step hafıza kasetleri için Yuva
** Entegre gerçek zamanlı saat
* Ana uniteye takılabilen değiştirilebilir arabirim ve G/C adaptörleri
* Standart programlama unitesi arabirimi
* Giriş ve çıkış durumunu gösteren LED’ler
* Ayrılabilir terminal bloğu (16 giriş/çıkış kapasiteli ana unite hariç)
* 16 k adıma kadar PLC program hafıza kaseti yuvası
* Entegre gercek zaman saati
* Standart programlama unitesi arabirimi
* Giriş ve çıkış durumunu gösteren LED’ler
* Ayrılabilir terminal bloğu (16 giriş/çıkış kapasiteli ana unite hariç)
* 16 k adıma kadar PLC program hafıza kaseti yuvası
* Entegre gercek zaman saati
FX2N Plc Ailesi
Mikro PLC’ler küçük boyutlarından ve düşük maliyetlerinden dolayı
Endustriyel Otomasyon alanına fırsatlar dünyasını açmıştır. Şimdi,
daha önce yarar sağlanabileceği düşünülmeyen,bariyerlerden güvenlik
sistemlerine varan ve başka uygulamalarıda barındıran bircok uygulama
vardır. FX ailesi dunyanın en iyi satan düşük maliyetli “tuğla” tipi
PLC’leridir, beş farklı ancak birbiri ile uyumlu ürün modellerini içerir.
Uygulama ve kontrol ihtiyaclarınıza göre,etkileyici fiyatıyla öne çıkan
bağımsız FX1S serisi, genişletilebilir FX1N serisi ve cok daha
güçlü FX2N, FX3U ve FX3UC serilerinden birini seçebilirsiniz. FX1S dışında
kalan bütün FX serisi PLC’ler değişen konfigurasyon ve uygulama
ihtiyacınıza göre genişleyebilirler.Ayrıca FX kontrol unitesi, diğer PLC’ler
ve operator panelleriyle haberleşmesini sağlayan
network entegrasyonunu da desteklemektedir.Arac uygulamaları icin
istendiğinde “E” etiketli (ECE-R10 yonetmeliği) özel versiyonlarda
sağlanabilir.
Mikro PLC’ler küçük boyutlarından ve düşük maliyetlerinden dolayı
Endustriyel Otomasyon alanına fırsatlar dünyasını açmıştır. Şimdi,
daha önce yarar sağlanabileceği düşünülmeyen,bariyerlerden güvenlik
sistemlerine varan ve başka uygulamalarıda barındıran bircok uygulama
vardır. FX ailesi dunyanın en iyi satan düşük maliyetli “tuğla” tipi
PLC’leridir, beş farklı ancak birbiri ile uyumlu ürün modellerini içerir.
Uygulama ve kontrol ihtiyaclarınıza göre,etkileyici fiyatıyla öne çıkan
bağımsız FX1S serisi, genişletilebilir FX1N serisi ve cok daha
güçlü FX2N, FX3U ve FX3UC serilerinden birini seçebilirsiniz. FX1S dışında
kalan bütün FX serisi PLC’ler değişen konfigurasyon ve uygulama
ihtiyacınıza göre genişleyebilirler.Ayrıca FX kontrol unitesi, diğer PLC’ler
ve operator panelleriyle haberleşmesini sağlayan
network entegrasyonunu da desteklemektedir.Arac uygulamaları icin
istendiğinde “E” etiketli (ECE-R10 yonetmeliği) özel versiyonlarda
sağlanabilir.
AC Enerji beslemesi, 24V DC giriş tipi
FX2N-16MR-ES/UL Sink/Source seçilebilir,8 Röle çıkışı
FX2N-16MT-ESS/UL 8 Transistor (Source)
FX2N-16MT-E/UL Transistor (Sink)
FX2N-32MR-ES/UL Sink/Source seçilebilir,16 Röle çıkışı
FX2N-32MS-E/UL Sink 16 Triyak
FX2N-32MT-ESS/UL Sink/Source seçilebilir Transistör (Source)
FX2N-32MT-E/UL Sink Transistör (Sink)
FX2N-48MR-ES/UL Sink/Source seçilebilir Röle çıkışı
FX2N-48MS-E/UL 24 Sink 24 Triac
FX2N-48MT-ESS/UL Sink/Source selectable Transistor(Source)
FX2N-48MT-E/UL Sink Transistör (Sink)
FX2N-64MR-ES/UL 32 Sink/Source seçilebilir,40 Röle çıkışı
FX2N-64MT-ESS/UL Transistör (Source)
FX2N-80MR-ES/UL 40 Sink/Source seçilebilir,40 Röle çıkışı
FX2N-80MT-ESS/UL Transistör (Source)
FX2N-128MR-ES/UL 64 Sink/Source,seçilebilir 64 röle çıkışlı
FX2N-128MT-ESS/UL Transistör (Source)
FX2N-16MR-ES/UL Sink/Source seçilebilir,8 Röle çıkışı
FX2N-16MT-ESS/UL 8 Transistor (Source)
FX2N-16MT-E/UL Transistor (Sink)
FX2N-32MR-ES/UL Sink/Source seçilebilir,16 Röle çıkışı
FX2N-32MS-E/UL Sink 16 Triyak
FX2N-32MT-ESS/UL Sink/Source seçilebilir Transistör (Source)
FX2N-32MT-E/UL Sink Transistör (Sink)
FX2N-48MR-ES/UL Sink/Source seçilebilir Röle çıkışı
FX2N-48MS-E/UL 24 Sink 24 Triac
FX2N-48MT-ESS/UL Sink/Source selectable Transistor(Source)
FX2N-48MT-E/UL Sink Transistör (Sink)
FX2N-64MR-ES/UL 32 Sink/Source seçilebilir,40 Röle çıkışı
FX2N-64MT-ESS/UL Transistör (Source)
FX2N-80MR-ES/UL 40 Sink/Source seçilebilir,40 Röle çıkışı
FX2N-80MT-ESS/UL Transistör (Source)
FX2N-128MR-ES/UL 64 Sink/Source,seçilebilir 64 röle çıkışlı
FX2N-128MT-ESS/UL Transistör (Source)
DC güç beslemesi, 24V DC Giriş tipi,
FX2N-16MR-DS 8 Sink/Source seçilebilir 8 Röle
FX2N-16MT-DSS Transistor (Source)
FX2N-32MR-DS 16 Sink/Source seçilebilir 16 Röle
FX2N-32MT-DSS Transistör (Source)
FX2N-48MR-DS 24 Sink/Source seçilebilir 24 Röle
FX2N-48MT-DSS Transistor (Source)
FX2N-64MR-DS 32 Sink/Source seçilebilir 32 Röle
FX2N-64MT-DSS Transistor (Source)
FX2N-80MR-DS 40 Sink/Source seçilebilir 40 Röle
FX2N-80MT-DSS Transistor (Source)
FX2N-16MR-DS 8 Sink/Source seçilebilir 8 Röle
FX2N-16MT-DSS Transistor (Source)
FX2N-32MR-DS 16 Sink/Source seçilebilir 16 Röle
FX2N-32MT-DSS Transistör (Source)
FX2N-48MR-DS 24 Sink/Source seçilebilir 24 Röle
FX2N-48MT-DSS Transistor (Source)
FX2N-64MR-DS 32 Sink/Source seçilebilir 32 Röle
FX2N-64MT-DSS Transistor (Source)
FX2N-80MR-DS 40 Sink/Source seçilebilir 40 Röle
FX2N-80MT-DSS Transistor (Source)
AC Besleme, 110V AC Giriş tipi,
FX2N-16MR-UA1/UL 16 8 110V AC 8 Röle
FX2N-32MR-UA1/UL 32 16 110V AC 16 Röle
FX2N-48MR-UA1/UL 48 24 110V AC 24 Röle
FX2N-64MR-UA1/UL 64 32 110V AC 32 Röle
FX2N-16MR-UA1/UL 16 8 110V AC 8 Röle
FX2N-32MR-UA1/UL 32 16 110V AC 16 Röle
FX2N-48MR-UA1/UL 48 24 110V AC 24 Röle
FX2N-64MR-UA1/UL 64 32 110V AC 32 Röle
FX2N Dijital Genişleme modülleri
FX2N Güç kaynakları
FX2N Haberleşme modülleri (direk cpu'ya montaj)
FX2N Hızlı sayıcılar ve pozisyon modülleri
FX2N ısı ölçme modülleri
FX2N Analog giriş-çıkış modülleri
FX2N Analog Giriş modülleri
FX2N-8EX-ES/UL 8 Dijital giriş Ana üniteye doğrudan bağlantılı
FX2N-232BD rs232 haberleşmek için 15mt mesafeye kadar
FX2N-2DA (0,10V -12 Bit ve 4,20mA 12 Bit ) Simetrik Analog çıkış modülü * 2 çıkış
FX2N-2AD (0,10V Simetrik ve 0,20-4,20mA 12 bit) analog giriş modülü *2 giriş
FX2N-16EX-ES/UL 16 Dijital giriş Ana üniteye doğrudan bağlantılı
FX2N-8EYR-ES/UL 8 Dijital röle çıkışlı, Ana üniteye doğrudan bağlantılı
FX2N-8EYT-ESS/UL 8 Pozitif transistör çıkışlı 5 24vdc
FX2N-16EYR-ES/UL 16 Dijital röle çıkışlı, Ana üniteye doğrudan bağlantılı
FX2N-16EYT-ESS/UL 16 transistör çıkışlı (+ 5 24 vdc ) ana üniteye bağlı
FX2N-8ER-ES/UL 4 dijital giriş,4 röle çıkışlı genişleme ünitesi
FX0N-40ER-ER/DS 24 dijital giriş,16 röle çıkışlı genişleme ünitesi
FX2N-48ER-DS 24 dijital giriş,24 röle çıkışlı genişleme ünitesi
FX2N-32ER-ES/UL 16 dijital giriş,16 röle çıkışlı genişleme ünitesi
FX0N-40ER-ES/UL 24 dijital giriş,16 röle çıkışlı genişleme ünitesi
FX2N-48ER-ES/UL 24 dijital giriş,24 röle çıkışlı genişleme ünitesi
FX0N-40ET-DSS 24 dijital giriş,16 transistör çıkışlı genişleme ünitesi (+)
FX2N-48ET-DSS 24 dijital giriş,24 transistör çıkışlı genişleme ünitesi -Pozitif
FX2N-32ET-ESS/UL 16 dijital giriş,16 transistör çıkışlı genişleme ünitesi +
FX2N-48ET-ESS/UL 24 dijital giriş,24 transistör çıkışlı genişleme ünitesi +
FX2N-4AD (0,10V-11 bit,Simetrik ve 0,20-4,20mA 10 bit) analog giriş modülü *4 giriş
FX2N-8AD (0,10V-14 bit,Simetrik ve 0,20-4,20mA 13 bit) analog giriş modülü *8 giriş
FX2N Analog Çıkış modülleri
FX2N-4DA (0,10V -11 Bit ve 4,20mA 10 Bit ) Simetrik Analog çıkış modülü * 4 çıkış
FX2N-4AD-PT pt100 giriş modülü,4 giriş (-100,+600 derece)12 bit
FX0N-3A (0,10V -8 Bit ve 4,20mA 8Bit ) Simetrik 1 Analog çıkış 2 analog giriş
FX2N-5A (0,10V -15 Bit ve 4,20mA 10Bit ) Simetrik 1 Analog çıkış 4 analog giriş
FX2N-4AD-TC termokupl giriş modülü,4 giriş (-100,+1200 derece)J ve K tipine uygun
FX2N-2LC pt100 veya termokupul giriş,(-) çıkış PID modülü ,2 giriş 2 çıkış
FX2N-1HC ( 2 adet 1 faz yada 1 adet 2 faz giriş) 50 khz giriş
FX2N-1PG-E 1 eksen 10-100 khz
FX2N-10PG-E 1 eksen 10-1.000 khz
FX2N-10GM 1 eksen 200 khz
FX2N-20GM 2 eksen 200 khz
FX2N-422bd rs422 için haberleşme modülü,50mt mesafeye kadar haberleşebilir
FX2N-485BD rs485 haberleşme modülü 50mt haberleşme mesafesi
FX2N-232IF rs232 haberleşme modülü,15mt haberleşme mesafesi vardır.
FX2N-CNV-BD,FX2nc için modül bağlantı arayüzü
FX2N Haberleşme modülleri (lokal montaj)
FX2NC-232ADP,RS232 için modül ,15mt mesafe
FX2NC-485ADP,RS485 için modül ,500mt mesafe
FX2NC-ENET-ADP,RS485 için modül ,max. 10mbit
FX2N-16ccl-m,CC-Link için modül Ana (master) modül
Alpha Power 24-0,75 // 24-1,5 // 24-2,5
FX2N-32ccl,CC-Link için yan (slave) modül
FX2N-32DP-IF profibus haberleşme modülü,1200mt mesafe
FX2N-32DP-IF-D profibus haberleşme modülü,1200mt mesafe
FX0N-32NT-DP profibus haberleşme modülü,1200mt mesafe
FX2N-32CAN CAN Open haberleşme modülü,master
FX2N-64Dnet DeviceNet haberleşme modülü,1200mt mesafe
FX2N-32ASI-M, ASI haberleşme modülü,master
Dikkat önemli:
Giriş tipleri;Sink / Source
Avrupa vs modelleri : SINK / SOURCE.
Japon ve uzak doğu : HEP SINK.
Çıkış tipleri
Avrupa vs modelleri : Hep SOURCE.
Japon ve uzakdoğu : Hep SINK.
Giriş tipleri;Sink / Source
Avrupa vs modelleri : SINK / SOURCE.
Japon ve uzak doğu : HEP SINK.
Çıkış tipleri
Avrupa vs modelleri : Hep SOURCE.
Japon ve uzakdoğu : Hep SINK.
Kesintisiz uzun ömürlü çalışma
Mitsubishi FX 2N PLC
Mitsubishi FX 2N PLC
