mitsubishi plc - fx2nc
MITSUBISHI OTOMASYON
MELSEC FX2NC PLC
MELSEC FX2NC PLC
FX2NC serisi plc,16, 32, 64, 96 giriş/çıkış kapasiteli ana üniteleri ile
maksimum 256 G/C sayısına genişleme olanağı sunar.
Röle ve transistor çıkışlı tipler arasından secim yapmak mümkündür. 110 V
AC triyak çıkışlı pozitif/negatif lojik tipleri mevcuttur.
maksimum 256 G/C sayısına genişleme olanağı sunar.
Röle ve transistor çıkışlı tipler arasından secim yapmak mümkündür. 110 V
AC triyak çıkışlı pozitif/negatif lojik tipleri mevcuttur.

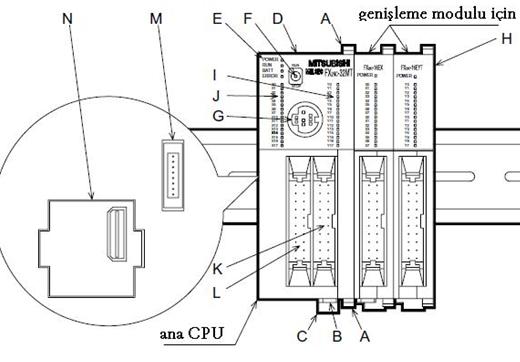

A:İlave modüller için mekanik kilit
B:Güç kaynağı bağlantı soketi (24vdc)
C:Raya montaj için sabitleme klipsi
D:Hafıza bataryası yuvası
E:Durum gösterge ledleri
F:Run/stop anahtarı
G:Programlama portu
H:Harici modül portları
I:Çıkış gösterge ledleri
J:Giriş durum gösterge ledleri
K:Çıkış konnektörleri
L:Giriş konnektörleri
M:Cpunun soluna takılan modül soketi
N:Hafıza kartı ve saat ilave yuvası
B:Güç kaynağı bağlantı soketi (24vdc)
C:Raya montaj için sabitleme klipsi
D:Hafıza bataryası yuvası
E:Durum gösterge ledleri
F:Run/stop anahtarı
G:Programlama portu
H:Harici modül portları
I:Çıkış gösterge ledleri
J:Giriş durum gösterge ledleri
K:Çıkış konnektörleri
L:Giriş konnektörleri
M:Cpunun soluna takılan modül soketi
N:Hafıza kartı ve saat ilave yuvası
FX2NC-CNV-IF: Eski versiyon modülleri
FX2NC ile uyumlu hale getirmek için
kullanılır. (FX2N modülleri dahil)
FX2NC ile uyumlu hale getirmek için
kullanılır. (FX2N modülleri dahil)
FX2NC Ana Cpu üniteleri
FX2NC-16MT-DSS 8 dijital giriş,8 transistör çıkış (+) 24v besleme
FX2NC-32MT-DSS 16 dijital giriş,16 transistör çıkış (+) 24v besleme
FX2NC-64MT-DSS 32 dijital giriş,32 transistör çıkış (+) 24v besleme
FX2NC-96MT-DSS 48 dijital giriş,32 transistör çıkış (+) 24v besleme
FX2NC-16MR-T-DS 8 dijital giriş,8 transistör çıkış (+) 24v besleme ''!''
FX2NC-32MT-DSS 16 dijital giriş,16 transistör çıkış (+) 24v besleme
FX2NC-64MT-DSS 32 dijital giriş,32 transistör çıkış (+) 24v besleme
FX2NC-96MT-DSS 48 dijital giriş,32 transistör çıkış (+) 24v besleme
FX2NC-16MR-T-DS 8 dijital giriş,8 transistör çıkış (+) 24v besleme ''!''
FX2NC-16MT-D/UL 8 dijital giriş,8 transistör çıkış (+) 24v besleme
FX2NC-32MT-D/UL 16 dijital giriş,16 transistör çıkış (+) 24v besleme
FX2NC-64MT-D/UL 32 dijital giriş,32 transistör çıkış (+) 24v besleme
FX2NC-96MT-D/UL 48 dijital giriş,32 transistör çıkış (+) 24v besleme
FX2NC-32MT-D/UL 16 dijital giriş,16 transistör çıkış (+) 24v besleme
FX2NC-64MT-D/UL 32 dijital giriş,32 transistör çıkış (+) 24v besleme
FX2NC-96MT-D/UL 48 dijital giriş,32 transistör çıkış (+) 24v besleme
FX2NC Dijital Genişleme modülleri
FX2NC-16EX-DS, 16 dijital giriş,çıkış yok
FX2NC-16EYT-DSS, 16 transistör çıkış modülü (+)
FX2NC-32EX-DS, 32 ilave dijital giriş modülü
FX2NC-32EYT-DSS , 32 transistör çıkışı (+)
FX2NC-16EX-T-DS, 16 dijital giriş modülü (soket ile)
FX2NC-16EYR-T-DS, 16 dijital röle çıkış (soket ile)
FX2NC-16EYT-DSS, 16 transistör çıkış modülü (+)
FX2NC-32EX-DS, 32 ilave dijital giriş modülü
FX2NC-32EYT-DSS , 32 transistör çıkışı (+)
FX2NC-16EX-T-DS, 16 dijital giriş modülü (soket ile)
FX2NC-16EYR-T-DS, 16 dijital röle çıkış (soket ile)
ANA Ünite Mitsubishi melsec FX2NC
FX2N serisi PLC'ler 16, 32, 48, 64,96 giriş / çıkış noktasına kadar
ana birimden oluşan, röle ve transistör çıkışlı tipler arasında seçim yapmak
mümkündür.
. Triyak çıkış türlerinde ise, sink/souce 110 V AC de mevcuttur.
Not: Ek özel versiyonlar istek üzerine mevcuttur.
Özellikler:
** Doğrudan montaj için Değiştirilebilir arayüz modülleri Bir ana birim
** Standart programlama ünitesi arabirimi
** giriş ve çıkış durumunu gösteren LED'ler
** Ayrılabilir terminal blokları 16 I / O taban birimleri hariç
** PLC programı için 16 k step hafıza kasetleri için Yuva
** Entegre gerçek zamanlı saat
FX2N serisi PLC'ler 16, 32, 48, 64,96 giriş / çıkış noktasına kadar
ana birimden oluşan, röle ve transistör çıkışlı tipler arasında seçim yapmak
mümkündür.
. Triyak çıkış türlerinde ise, sink/souce 110 V AC de mevcuttur.
Not: Ek özel versiyonlar istek üzerine mevcuttur.
Özellikler:
** Doğrudan montaj için Değiştirilebilir arayüz modülleri Bir ana birim
** Standart programlama ünitesi arabirimi
** giriş ve çıkış durumunu gösteren LED'ler
** Ayrılabilir terminal blokları 16 I / O taban birimleri hariç
** PLC programı için 16 k step hafıza kasetleri için Yuva
** Entegre gerçek zamanlı saat
Programlanabilir cihazlar icin bağlantı
Bu bağlantıya elle programlama cihazı FX-20P-E veya icinde bir programlama
yazılımı yüklü bir bilgisayar bağlanabilir.
EEPROM
PLC program icerisindeki okuma/yazma belleği programlama yazılımı ile saklanabilir
ve okunabilir. Bu bellekler sabit belleklerdir ve bilgilerini gerilim kesilmesi durumunda
da saklı tutarlar ve bu nedenle pil desteğine gerek duymazlar.
Genişletme veri yolu
PLC sistemine ek olanaklar ekleyen hem ek G/Ç modülleri hem de özel fonksiyonlar
buraya bağlanabilir.
Bu bağlantıya elle programlama cihazı FX-20P-E veya icinde bir programlama
yazılımı yüklü bir bilgisayar bağlanabilir.
EEPROM
PLC program icerisindeki okuma/yazma belleği programlama yazılımı ile saklanabilir
ve okunabilir. Bu bellekler sabit belleklerdir ve bilgilerini gerilim kesilmesi durumunda
da saklı tutarlar ve bu nedenle pil desteğine gerek duymazlar.
Genişletme veri yolu
PLC sistemine ek olanaklar ekleyen hem ek G/Ç modülleri hem de özel fonksiyonlar
buraya bağlanabilir.
FX0N-8EX-UA1/UL, 8 dijital giriş (110 volt Ac)
FX2N-8EX-UA1/UL, 8 dijital giriş (110 volt Ac)
FX0N-8EX-ES/UL, 8 dijital giriş 24vdc -+
FX2N-8EX-ES/UL, 8 dijital giriş,seçilebilir
FX0N-8ER-ES/UL, 4 giriş -4 çıkış ilave modül
FX2N-8ER-ES/UL,4 giriş -4 çıkış ilave modül
FX0N-8EYR-ES/UL, 8 röle çıkışı
FX2N-8EYR-ES/UL, 8 röle çıkışı
FX0N-8EYT-ESS/UL,8 transistör çıkışlı
FX2N-8EYT-ESS/UL,8 transistör çıkışlı
FX0N-16EX-ES/UL, 16 dijital giriş
FX0N-16EYR-ES/UL, 16 dijital röle çıkışı
FX0N-16EYT-ESS/UL, 16 transistör çıkışı
FX2N-16EX-ES/UL, 16 dijital giriş
FX2N-16EYR-ES/UL, 16 röle çıkışlı
FX2N-16EYT-ESS/UL, 16 transistör çıkışlı
FX2N-8EX-UA1/UL, 8 dijital giriş (110 volt Ac)
FX0N-8EX-ES/UL, 8 dijital giriş 24vdc -+
FX2N-8EX-ES/UL, 8 dijital giriş,seçilebilir
FX0N-8ER-ES/UL, 4 giriş -4 çıkış ilave modül
FX2N-8ER-ES/UL,4 giriş -4 çıkış ilave modül
FX0N-8EYR-ES/UL, 8 röle çıkışı
FX2N-8EYR-ES/UL, 8 röle çıkışı
FX0N-8EYT-ESS/UL,8 transistör çıkışlı
FX2N-8EYT-ESS/UL,8 transistör çıkışlı
FX0N-16EX-ES/UL, 16 dijital giriş
FX0N-16EYR-ES/UL, 16 dijital röle çıkışı
FX0N-16EYT-ESS/UL, 16 transistör çıkışı
FX2N-16EX-ES/UL, 16 dijital giriş
FX2N-16EYR-ES/UL, 16 röle çıkışlı
FX2N-16EYT-ESS/UL, 16 transistör çıkışlı
Giriş tipleri;Sink / Source
Avrupa vs modelleri : SINK / SOURCE.
Japon ve uzak doğu : HEP SINK.
Çıkış tipleri
Avrupa vs modelleri : Hep SOURCE.
Japon ve uzakdoğu : Hep SINK.
Avrupa vs modelleri : SINK / SOURCE.
Japon ve uzak doğu : HEP SINK.
Çıkış tipleri
Avrupa vs modelleri : Hep SOURCE.
Japon ve uzakdoğu : Hep SINK.
FX0N-232ADP
FX0N-485ADP
FX2NC-232ADP
FX2NC-485ADP
FX2NC-EEPROM-16
FX2NC-RTC
FX2NC-EEPROM-4C
FX2NC-EEPROM16C
FX2NC-ROM-CE1
FX-232AW FX-232AWC
FX-232AWC-H
RS 422/USB CONVERTER
FX-USB-AW
FX0N-485ADP
FX2NC-232ADP
FX2NC-485ADP
FX2NC-EEPROM-16
FX2NC-RTC
FX2NC-EEPROM-4C
FX2NC-EEPROM16C
FX2NC-ROM-CE1
FX-232AW FX-232AWC
FX-232AWC-H
RS 422/USB CONVERTER
FX-USB-AW
* Ana uniteye takılabilen değiştirilebilir arabirim ve G/C adaptörleri
* Standart programlama unitesi arabirimi
* Giriş ve çıkış durumunu gösteren LED’ler
* Ayrılabilir terminal bloğu (16 giriş/çıkış kapasiteli ana unite hariç)
* 16 k adıma kadar PLC program hafıza kaseti yuvası
* Entegre gercek zaman saati
* Standart programlama unitesi arabirimi
* Giriş ve çıkış durumunu gösteren LED’ler
* Ayrılabilir terminal bloğu (16 giriş/çıkış kapasiteli ana unite hariç)
* 16 k adıma kadar PLC program hafıza kaseti yuvası
* Entegre gercek zaman saati
Yeni FX2NC serisi
FX2N serisinin sahip olduğu kompakt yapıyı
ideal hale getirilmiştir ve özellikle kontrolör
için çok küçük bir alanın mevcut olduğu
uygulamalarda tercih nedenidir. FX2NC serisi teknik olarak FX2N
serisinin sahip olduğu tüm özelliklere sahiptir ve FX2N ana modülünün
%27’si kadar yer kaplar.
Olağanüstü performans
FX2NC serisi teknik donanımıyla kendisinden daha büyük birçok
kontrolörü gölgede bırakır. Maksimum 60 kHz’lik sinyalleri algılayabilen
entegre hızlı sayıcı donanımı, 20 kHz’lik puls
çıkışları gibi pozisyonlama fonksiyonları içerir. Autotuning
fonksiyonuna sahip PID kontrolörü, kayan noktalı sayı işlemleri
özelliği, açı fonksiyonları, opsiyonel gerçek
zaman saati, 152 komut ve maksimum 16kB’lık hafızasıyla
yüksek performans sunar.
FX2N serisinin sahip olduğu kompakt yapıyı
ideal hale getirilmiştir ve özellikle kontrolör
için çok küçük bir alanın mevcut olduğu
uygulamalarda tercih nedenidir. FX2NC serisi teknik olarak FX2N
serisinin sahip olduğu tüm özelliklere sahiptir ve FX2N ana modülünün
%27’si kadar yer kaplar.
Olağanüstü performans
FX2NC serisi teknik donanımıyla kendisinden daha büyük birçok
kontrolörü gölgede bırakır. Maksimum 60 kHz’lik sinyalleri algılayabilen
entegre hızlı sayıcı donanımı, 20 kHz’lik puls
çıkışları gibi pozisyonlama fonksiyonları içerir. Autotuning
fonksiyonuna sahip PID kontrolörü, kayan noktalı sayı işlemleri
özelliği, açı fonksiyonları, opsiyonel gerçek
zaman saati, 152 komut ve maksimum 16kB’lık hafızasıyla
yüksek performans sunar.
FX0N-3A (0,10V -8 Bit ve 4,20mA 8Bit ) Simetrik 1 Analog çıkış 2 analog giriş
FX2N-5A (0,10V -15 Bit ve 4,20mA 10Bit ) Simetrik 1 Analog çıkış 4 analog giriş
FX2N-2DA (0,10V -12 Bit ve 4,20mA 12 Bit ) Simetrik Analog çıkış modülü * 2 çıkış
FX2N-4DA (0,10V -11 Bit ve 4,20mA 10 Bit ) Simetrik Analog çıkış modülü * 4 çıkış
FX2NC-4DA (0,10V -11 Bit ve 4,20mA 10 Bit ) Simetrik Analog çıkış modülü * 4 çıkış
FX2N-4AD-PT pt100 giriş modülü,4 giriş (-100,+600 derece)12 bit
FX2N-4AD-TC termokupl giriş modülü,4 giriş (-100,+1200 derece)J ve K tipine uygun
FX2N-2LC pt100 veya termokupul giriş,(-) çıkış PID modülü ,2 giriş 2 çıkış
FX2N-1HC ( 2 adet 1 faz yada 1 adet 2 faz giriş) 50 khz giriş
FX2N-1PG-E 1 eksen 10-100 khz
FX2N-10PG-E 1 eksen 10-1.000 khz
FX2N-10GM 1 eksen 200 khz pozisyon kontrolü
FX2N-20GM 2 eksen 200 khz pozisyon kontrolü
FX2NC-1HC ( 2 adet 1 faz yada 1 adet 2 faz giriş) 50 khz giriş
FX2NC Hızlı sayıcılar ve pozisyon modülleri
FX2NC Analog Giriş çıkış modülleri
