Ağlar ve karmaşık uygulamalar için geliştirilmiş
giriş/çıkış bölümü
Kısa reaksiyon süreleri için 4,5 kata kadar
daha hızlı Genel görünümlü programlama için
5 kat daha fazla veri hafızası
Daha büyük ve karmaşık programlar icin
8 kat daha fazla hafıza
giriş/çıkış bölümü
Kısa reaksiyon süreleri için 4,5 kata kadar
daha hızlı Genel görünümlü programlama için
5 kat daha fazla veri hafızası
Daha büyük ve karmaşık programlar icin
8 kat daha fazla hafıza

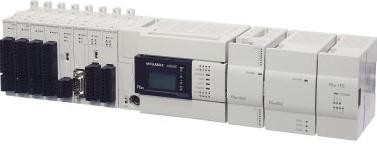

FX3U tasarımı sayesinde, PLC beklentilerinize
daha da iyi şekilde uyum sağlayabilir.
Aynı şekilde, FX ailesinin diğer üyelerinde
olduğu gibi, kumandanın
geliştirilmesi için bir FX ana
cihazının sağ tarafına çok sayıda çeşitli
modül bağlanabilir. FX3U serisinin yeni
geliştirme modülleri kullanılırsa, FX3U
iletişim busunu otomatik olarak yüksek
hız moduna geçirir ve bu modüllerle veri
alış verişini artan hızda sağlar. Buna rağmen,
FX0N ve FX2N serisinin geliştirme
modülleriyle tam bir uyumluluk sağlanmıştır.
Bu modüller bağlanırsa, FX3U
otomatik olarak bus üzerindeki transfer
hızını düşürür.
Daha fazla geliştirme olanağı
sayesinde daha cok esneklik FX3U’daki
önemli bir yenilik de, ana
cihazın sol tarafındaki yeni geliştirme
busudur. Buraya, Örn; analog modüller
ya da sıcaklık belirleme modülleri ve ayrıca
iletişim ve konumlama modülleri
bağlanabilir. Kullanıcının buradaki
önemli bir avantajı da, analog modüller
ve konumlama modüllerinin bugüne
kadar olduğu gibi FROM ve TO talimatları
ile yapılandırılması ve devreye sokulmasına
gerek olmamasıdır.
Erişim, sadece ana cihazdaki bir veri
kaydı ve programlanabilir bir tuş
üzerinden gerçekleşir. Bu; kolay prog -
ramlama, hızlı işletime alma ve her şeyden
önce daha kısa program periyodu
süreleri anlamına gelir.

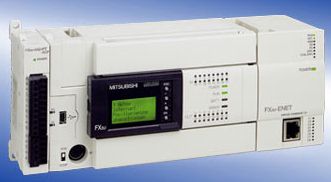

Yeni FX3U, daha buyuk esneklik ve artan
performansı
ile FX ailesini geliştiriyor.
FX3U’ya hem FX3U geliştirme üniteleri
hem de FX0N ve FX2N serisinin geliştirme
cihazları bağlanabilir.
Geliştirilmiş giriş ve çıkış sayısı
FX3’nun geliştirilmiş network uyumluluğu
ile birlikte giriş ve çıkışların sayısı da artmıştır.
Ana cihazda, geliştirme modüllerinde
ve remote istasyonlarda 384 adede
kadar G/Ç devreye sokulabilir. Kullanıcı için
bunun anlamı, artan performans özelliğinin
yanında gelişmiş networklere ek bağlantı
özelliğinin de bulunmasıdır.
FX3U, PROFIBUS/DP networküne ve TCP ve
UDP protokollerini kullanan Ethernet’e tam
uyumludur.
4,5 kata kadar daha hızlı
Komutların uygulanması için gereken süre
FX3U’da önemli oranda kısalmıştır. Bu şe -
kilde, mantıksal bir komut için işleme süresi
sadece 0,0065 μs düzeyine inmiştir.
Bu sayede, giriş ve çıkışlar azalan program
periyot süresi sonucu daha kısa aralıklarda
işlendiği için kullanıcı, daha hızlı reaksiyon
ve daha yüksek doğruluk şeklinde bir
kazanç elde eder.
FX3U, ek giriş ve çıkışlar ve artan ağ
uyumluluğu sağlar.

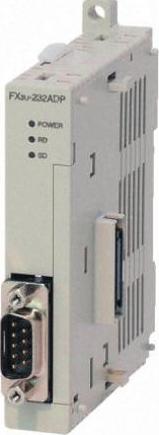

FX3U, direkt programlanabilir adaptörlerin
bulunduğu benzersiz bir sisteme sahiptir.
daha da iyi şekilde uyum sağlayabilir.
Aynı şekilde, FX ailesinin diğer üyelerinde
olduğu gibi, kumandanın
geliştirilmesi için bir FX ana
cihazının sağ tarafına çok sayıda çeşitli
modül bağlanabilir. FX3U serisinin yeni
geliştirme modülleri kullanılırsa, FX3U
iletişim busunu otomatik olarak yüksek
hız moduna geçirir ve bu modüllerle veri
alış verişini artan hızda sağlar. Buna rağmen,
FX0N ve FX2N serisinin geliştirme
modülleriyle tam bir uyumluluk sağlanmıştır.
Bu modüller bağlanırsa, FX3U
otomatik olarak bus üzerindeki transfer
hızını düşürür.
Daha fazla geliştirme olanağı
sayesinde daha cok esneklik FX3U’daki
önemli bir yenilik de, ana
cihazın sol tarafındaki yeni geliştirme
busudur. Buraya, Örn; analog modüller
ya da sıcaklık belirleme modülleri ve ayrıca
iletişim ve konumlama modülleri
bağlanabilir. Kullanıcının buradaki
önemli bir avantajı da, analog modüller
ve konumlama modüllerinin bugüne
kadar olduğu gibi FROM ve TO talimatları
ile yapılandırılması ve devreye sokulmasına
gerek olmamasıdır.
Erişim, sadece ana cihazdaki bir veri
kaydı ve programlanabilir bir tuş
üzerinden gerçekleşir. Bu; kolay prog -
ramlama, hızlı işletime alma ve her şeyden
önce daha kısa program periyodu
süreleri anlamına gelir.
Yeni FX3U, daha buyuk esneklik ve artan
performansı
ile FX ailesini geliştiriyor.
FX3U’ya hem FX3U geliştirme üniteleri
hem de FX0N ve FX2N serisinin geliştirme
cihazları bağlanabilir.
Geliştirilmiş giriş ve çıkış sayısı
FX3’nun geliştirilmiş network uyumluluğu
ile birlikte giriş ve çıkışların sayısı da artmıştır.
Ana cihazda, geliştirme modüllerinde
ve remote istasyonlarda 384 adede
kadar G/Ç devreye sokulabilir. Kullanıcı için
bunun anlamı, artan performans özelliğinin
yanında gelişmiş networklere ek bağlantı
özelliğinin de bulunmasıdır.
FX3U, PROFIBUS/DP networküne ve TCP ve
UDP protokollerini kullanan Ethernet’e tam
uyumludur.
4,5 kata kadar daha hızlı
Komutların uygulanması için gereken süre
FX3U’da önemli oranda kısalmıştır. Bu şe -
kilde, mantıksal bir komut için işleme süresi
sadece 0,0065 μs düzeyine inmiştir.
Bu sayede, giriş ve çıkışlar azalan program
periyot süresi sonucu daha kısa aralıklarda
işlendiği için kullanıcı, daha hızlı reaksiyon
ve daha yüksek doğruluk şeklinde bir
kazanç elde eder.
FX3U, ek giriş ve çıkışlar ve artan ağ
uyumluluğu sağlar.
FX3U, direkt programlanabilir adaptörlerin
bulunduğu benzersiz bir sisteme sahiptir.
8 kat daha fazla hafıza
FX3U’nun program hafızası, bir FX2N’den 8
kat daha fazla olan 64.000 program adımını
kaydedebilir.
Daha fazla hafıza, kullanıcının daha büyük
ve karmaşık programları yazabilmesi ya da
verileri dosya kaydına kaydedilmesi anlamına
gelir. Ayrıca, bu sayede IEC 61131-3'e
göre programlama dillerinden faydalanma
da kolaylaşmıştır.
5 kat daha veri hafızası
Daha büyük bir program hafızasında, Örn;
zamanlayıcı, programlanabilir tuşlar, özel
programlanabilir tuşlar ya da veri kayıtları
gibi daha çok operasyonel birim kullanılır.
FX3U’da, programlamayı kolaylaştırmak ve
programları daha genel görüş sağlayıcı şe -
kilde düzenlemek için tüm bu önemli
operasyonel birim alanları büyütülmüştür.
Veri kayıtlarının sayısı 5 faktörü oranında
artırılmış ve bu sayede, materyal takibi ya
da kalite güvenliğinde olduğu gibi daha
büyük veri miktarlarının kaydedilmesi
gereken gereksinimlere uyum sağlanmıştır.
75 yeni komut
FX2N ile karşılaştırıldığında FX3U yeni ve
uygulanması kolay komutlar sunar. Bu
sayede, artık 209 komut kullanıma sunulmuştur.
Tüm komutlar, MELSEC FX ailesinin
kendini ispatlamış uygulama komutları
konseptini takip eder: Aynı anda hata
olasılıkları azaltılarak kolay ve hızlı prog -
ramlama.
Yeni komutlar arasında, çok sayıda yeni
karşılaştırma komutuyla veri işleme ve
sayısal dizileri kullanma komutları da
bulunmaktadır.
Yüksek hızlı pozisyonlama artık cok
kolay
FX3U, aynı anda 100 kHz'ye kadar sinyalleri
işleyebilen altı adet yüksek hızlı
sayaçla donatılmıştır. Maksimum
100 kHz’lik empülsiyon dizileri için üç
çıkışla bağlantılı olarak, ek modüle gerek
kalmadan kullanılabilen basit bir 3 eksen
pozisyonlama sistemi elde edilir.
Yeni yüksek hızlı sayaç ve pozisyonlama
adaptörü (ADP) sayesinde pozisyonlama
performansı da artırılabilmektedir. Bu
modüllerin her biri 200 kHz’lik bir
frekansa kadar sinyalleri işler.
FX3U’nun program hafızası, bir FX2N’den 8
kat daha fazla olan 64.000 program adımını
kaydedebilir.
Daha fazla hafıza, kullanıcının daha büyük
ve karmaşık programları yazabilmesi ya da
verileri dosya kaydına kaydedilmesi anlamına
gelir. Ayrıca, bu sayede IEC 61131-3'e
göre programlama dillerinden faydalanma
da kolaylaşmıştır.
5 kat daha veri hafızası
Daha büyük bir program hafızasında, Örn;
zamanlayıcı, programlanabilir tuşlar, özel
programlanabilir tuşlar ya da veri kayıtları
gibi daha çok operasyonel birim kullanılır.
FX3U’da, programlamayı kolaylaştırmak ve
programları daha genel görüş sağlayıcı şe -
kilde düzenlemek için tüm bu önemli
operasyonel birim alanları büyütülmüştür.
Veri kayıtlarının sayısı 5 faktörü oranında
artırılmış ve bu sayede, materyal takibi ya
da kalite güvenliğinde olduğu gibi daha
büyük veri miktarlarının kaydedilmesi
gereken gereksinimlere uyum sağlanmıştır.
75 yeni komut
FX2N ile karşılaştırıldığında FX3U yeni ve
uygulanması kolay komutlar sunar. Bu
sayede, artık 209 komut kullanıma sunulmuştur.
Tüm komutlar, MELSEC FX ailesinin
kendini ispatlamış uygulama komutları
konseptini takip eder: Aynı anda hata
olasılıkları azaltılarak kolay ve hızlı prog -
ramlama.
Yeni komutlar arasında, çok sayıda yeni
karşılaştırma komutuyla veri işleme ve
sayısal dizileri kullanma komutları da
bulunmaktadır.
Yüksek hızlı pozisyonlama artık cok
kolay
FX3U, aynı anda 100 kHz'ye kadar sinyalleri
işleyebilen altı adet yüksek hızlı
sayaçla donatılmıştır. Maksimum
100 kHz’lik empülsiyon dizileri için üç
çıkışla bağlantılı olarak, ek modüle gerek
kalmadan kullanılabilen basit bir 3 eksen
pozisyonlama sistemi elde edilir.
Yeni yüksek hızlı sayaç ve pozisyonlama
adaptörü (ADP) sayesinde pozisyonlama
performansı da artırılabilmektedir. Bu
modüllerin her biri 200 kHz’lik bir
frekansa kadar sinyalleri işler.
FX3U’ya genel bakış
Giriş/çıkış adres alanı:16 – 384
(Ana cihaz/geliştirme
cihazında maksimum 256)
Program hafιzasι:64-k adım (standart)
Temel komutları işleme süresi:
0,065μs/mantıksal komut
Analog sinyal işleme:
80 adede kadar analog giriş,
48 analog çıkış
Analog cozunurluk:8, 12 ve 16 Bit
Analog geliştirmeler:Analog girişli,
çıkışlı ve sıcaklık
belirleme amaçlı 14 farklı modül
Pozisyonlama
Entegre edilenler:
6 yüksek hızlı sayaç (100 kHz)
2 yüksek hızlı sayaç (10 kHz)
3 empülsiyon dizisi çıkışı (100 kHz)
(sadece transistör çıkış modülleri)
Opsiyonel:
Yüksek hızlı sayaçlı ADP (200 kHz)
Empülsiyon dizisi çıkışlı ADP (200 kHz)
Empülsiyon dizisi çıkışlı modül (1 kHz)
Giriş/çıkış adres alanı:16 – 384
(Ana cihaz/geliştirme
cihazında maksimum 256)
Program hafιzasι:64-k adım (standart)
Temel komutları işleme süresi:
0,065μs/mantıksal komut
Analog sinyal işleme:
80 adede kadar analog giriş,
48 analog çıkış
Analog cozunurluk:8, 12 ve 16 Bit
Analog geliştirmeler:Analog girişli,
çıkışlı ve sıcaklık
belirleme amaçlı 14 farklı modül
Pozisyonlama
Entegre edilenler:
6 yüksek hızlı sayaç (100 kHz)
2 yüksek hızlı sayaç (10 kHz)
3 empülsiyon dizisi çıkışı (100 kHz)
(sadece transistör çıkış modülleri)
Opsiyonel:
Yüksek hızlı sayaçlı ADP (200 kHz)
Empülsiyon dizisi çıkışlı ADP (200 kHz)
Empülsiyon dizisi çıkışlı modül (1 kHz)
Yeni PLC nesli,
daha esnek ve daha yuksek performanslı
daha esnek ve daha yuksek performanslı
FX3U
MITSUBISHI MELSEC PLC
MITSUBISHI MELSEC PLC
FX3U-16MR/ES
FX3U-16MR/ES-A
FX3U-16MT/ES
FX3U-16MT/ES-A
FX3U-16MT/ESS
FX3U-32MR/ES
FX3U-32MR/ES-A
FX3U-32MT/ES
FX3U-32MT/ESS
FX3U-48MR/ES
FX3U-48MR/ES-A
FX3U-48MT/ES
FX3U-48MT/ESS
FX3U-64MR/ES
FX3U-64MR/ES-A
FX3U-64MT/ES
FX3U-16MR/ES-A
FX3U-16MT/ES
FX3U-16MT/ES-A
FX3U-16MT/ESS
FX3U-32MR/ES
FX3U-32MR/ES-A
FX3U-32MT/ES
FX3U-32MT/ESS
FX3U-48MR/ES
FX3U-48MR/ES-A
FX3U-48MT/ES
FX3U-48MT/ESS
FX3U-64MR/ES
FX3U-64MR/ES-A
FX3U-64MT/ES
FX3U-64MT/ESS
FX3U-80MR/ES
FX3U-80MR/ES-A
FX3U-80MT/ES
FX3U-80MT/ESS
FX3U-128MR/ES
FX3U-128MR/ES-A
FX3U-128MT/ES
FX3U-128MT/ESS
FX3U-4AD
FX3U-4AD-ADP
FX3U-4DA
FX3U-4DA-ADP
FX3U-64CCL
FX3U-7DM
FX3U-7DM-HLD
FX3UC-32MT-LT
FX3U-80MR/ES
FX3U-80MR/ES-A
FX3U-80MT/ES
FX3U-80MT/ESS
FX3U-128MR/ES
FX3U-128MR/ES-A
FX3U-128MT/ES
FX3U-128MT/ESS
FX3U-4AD
FX3U-4AD-ADP
FX3U-4DA
FX3U-4DA-ADP
FX3U-64CCL
FX3U-7DM
FX3U-7DM-HLD
FX3UC-32MT-LT
Ana Cpu için yeni versiyonlar
FX2N-16MR-DS >> FX3U-16MR/DS
FX2N-16MR-ES/UL >>FX3U-16MR/ES
FX2N-16MT-DSS >> FX3U-16MT/DSS
FX2N-16MT-ESS/UL >> FX3U-16MT/ESS
FX2N-32MR-DS >> FX3U-32MR/DS
FX2N-32MR-ES/UL >> FX3U-32MR/ES
FX2N-32MT-DSS >> FX3U-32MT/DSS
FX2N-32MT-ESS/UL >> FX3U-32MT/ESS
FX2N-48MR-DS >> FX3U-48MR/DS
FX2N-48MR-ES/UL >> FX3U-48MR/ES
FX2N-48MT-DSS >> FX3U-48MT/DSS
FX2N-48MT-ESS/UL >> FX3U-48MT/ESS
FX2N-64MR-DS >> FX3U-64MR/DS
FX2N-64MR-ES/UL >> FX3U-64MR/ES
FX2N-64MT-DSS >> FX3U-64MT/DSS
FX2N-64MT-ESS/UL >> FX3U-64MT/ESS
FX2N-80MR-DS >> FX3U-80MR/DS
FX2N-80MR-ES/UL >> FX3U-80MR/ES
FX2N-80MT-DSS >> FX3U-80MT/DSS
FX2N-80MT-ESS/UL >> FX3U-80MT/ESS
FX2N-128MR-ES/UL >> FX3U-128MR/ES
FX2N-128MT-ESS/UL >> FX3U-128MT/ESS
FX2N-16MR-DS >> FX3U-16MR/DS
FX2N-16MR-ES/UL >>FX3U-16MR/ES
FX2N-16MT-DSS >> FX3U-16MT/DSS
FX2N-16MT-ESS/UL >> FX3U-16MT/ESS
FX2N-32MR-DS >> FX3U-32MR/DS
FX2N-32MR-ES/UL >> FX3U-32MR/ES
FX2N-32MT-DSS >> FX3U-32MT/DSS
FX2N-32MT-ESS/UL >> FX3U-32MT/ESS
FX2N-48MR-DS >> FX3U-48MR/DS
FX2N-48MR-ES/UL >> FX3U-48MR/ES
FX2N-48MT-DSS >> FX3U-48MT/DSS
FX2N-48MT-ESS/UL >> FX3U-48MT/ESS
FX2N-64MR-DS >> FX3U-64MR/DS
FX2N-64MR-ES/UL >> FX3U-64MR/ES
FX2N-64MT-DSS >> FX3U-64MT/DSS
FX2N-64MT-ESS/UL >> FX3U-64MT/ESS
FX2N-80MR-DS >> FX3U-80MR/DS
FX2N-80MR-ES/UL >> FX3U-80MR/ES
FX2N-80MT-DSS >> FX3U-80MT/DSS
FX2N-80MT-ESS/UL >> FX3U-80MT/ESS
FX2N-128MR-ES/UL >> FX3U-128MR/ES
FX2N-128MT-ESS/UL >> FX3U-128MT/ESS
Teknik Bilgiler FX3U
G/Ç sayısı (adresler) Toplam maksimum 384 adres (remote G/Ç’ler dahil),
bunlardan maksimum 256 G/Ç direkt
olarak ve 256 G/Ç network üzerinden (CC-Link, AS arayüzü) adreslenebilir
Program hafızası 64.000 adım için entegre RAM hafızası; kolay program
alış verişi için değiştirilebilen FL-ROM
Periyot süresi 0,065 μs /temel komut
Komut sayısı 27 temel komut, 2 adım komutu, 209 uygulama komutu
Programlama dili Ladder şeması, komut listesi, SFC (Sıralı Fonksiyon Tablosu)
ve IEC61131-3'e göre programlama
(GX IEC Developer ile)
Program uygulaması Periyodik işleme, yenileme kipi işlemi
Programlanabilir tuş 7.680
Özel programlanabilir tuş 512
Durum programlanabilir 4.096
Zamanlayıcı 512
Sayaç 235
Yüksek hızlı sayaç Tek fazlı 8 giriş (6 x maksimum 100 kHz, 2 x maksimum 10 kHz);
Çift fazlı 2 giriş; maksimum 50 kHz
Gerçek zaman saati Yıl, ay, gün, saat, saniye, haftanın günü
Veri kaydı 8.000
Dosya kaydı 32.768
Dizin kaydı 16
Özel kayıt 512
Pointer 4.096
Nesting operasyonel birimler 8
Interrupt girişleri 6
İletişim olanakları Ethernet (TCP/UDP), Profibus/DP, CC-Link, DeviceNet,
CANopen, AS arayüzü, RS 485, RS 232, USB
G/Ç sayısı (adresler) Toplam maksimum 384 adres (remote G/Ç’ler dahil),
bunlardan maksimum 256 G/Ç direkt
olarak ve 256 G/Ç network üzerinden (CC-Link, AS arayüzü) adreslenebilir
Program hafızası 64.000 adım için entegre RAM hafızası; kolay program
alış verişi için değiştirilebilen FL-ROM
Periyot süresi 0,065 μs /temel komut
Komut sayısı 27 temel komut, 2 adım komutu, 209 uygulama komutu
Programlama dili Ladder şeması, komut listesi, SFC (Sıralı Fonksiyon Tablosu)
ve IEC61131-3'e göre programlama
(GX IEC Developer ile)
Program uygulaması Periyodik işleme, yenileme kipi işlemi
Programlanabilir tuş 7.680
Özel programlanabilir tuş 512
Durum programlanabilir 4.096
Zamanlayıcı 512
Sayaç 235
Yüksek hızlı sayaç Tek fazlı 8 giriş (6 x maksimum 100 kHz, 2 x maksimum 10 kHz);
Çift fazlı 2 giriş; maksimum 50 kHz
Gerçek zaman saati Yıl, ay, gün, saat, saniye, haftanın günü
Veri kaydı 8.000
Dosya kaydı 32.768
Dizin kaydı 16
Özel kayıt 512
Pointer 4.096
Nesting operasyonel birimler 8
Interrupt girişleri 6
İletişim olanakları Ethernet (TCP/UDP), Profibus/DP, CC-Link, DeviceNet,
CANopen, AS arayüzü, RS 485, RS 232, USB
Efes Otomasyon Mitsubishi Plc Türkiye distiribütörü,Mitsubishi Otomasyon ürünlerinin Türkiyede garanti sağlayıcısı,
Mitsubishi inverter ve Mitsubishi Melsec Plc ve bunlara bağlı yan ilave modüllerinin satıcısı veya servisi DEĞİLDİR.
Mitsubishi Otomasyon malzemelerinin (Mitsubishi freqrol inverterler,Mitsubishi hız kontrol cihazları
Mitsubishi plc,CNC ve diğer malzemelerin resmi bayisi Gts otomasyon'dur.Firmamız hiç bir kuruluşun bayisi değildir.
Müşterilerimize hizmet vermekte ve buna bağlı ücretlendirmelerde tamamen bağımsız bir politika izlemekteyiz.
Mitsubishi plc - otomasyon web sitesi >>>>
Mitsubishi inverter ve Mitsubishi Melsec Plc ve bunlara bağlı yan ilave modüllerinin satıcısı veya servisi DEĞİLDİR.
Mitsubishi Otomasyon malzemelerinin (Mitsubishi freqrol inverterler,Mitsubishi hız kontrol cihazları
Mitsubishi plc,CNC ve diğer malzemelerin resmi bayisi Gts otomasyon'dur.Firmamız hiç bir kuruluşun bayisi değildir.
Müşterilerimize hizmet vermekte ve buna bağlı ücretlendirmelerde tamamen bağımsız bir politika izlemekteyiz.
Mitsubishi plc - otomasyon web sitesi >>>>
