MİTSUBİSHİ FX1S serisi PLC grubu
Genişleyemez yapısı ve düşük boyutlu olmasıyla
diğer modellerden farklılık gösterir, En fazla 30 giriş
çıkış (12 giriş 8 adet çıkış) kapasitesine
sahiptir.Boyutu ve panoda kapladığı alan küçük
olmasına rağmen kendisinden beklenmeyecek
performansa sahiptir. MELSEC FX1S Yapı itibarıyla
küçük boyutlarda olduğundan,Bakım gerektirmeyen
veya ağır çalışma ortamlarında bulunan panolar için
kullanılmasını özellikle tavsiye ederiz. 2000 step
programlama adım kapasitesine sahiptir bakım
gerektirmeyen EEPROM ve entegre gerçek zaman
saati, FX1S'yi bağımsız ve bakımı çok kolay bir
sistem haline getirmektedir.
FX1S serisinin kısaca özellikleri şunlardır:
** 10 noktadan 30 noktaya giriş ve çıkış aralığı
** Yüksek tarama hızı (0,55 µs/lojik komut)
** Geniş program kapasitesi ve üretim aralığı
** Dahili pozisyonlama kontrolü
** Seri haberleşme seçenekleri (RS232, RS422, RS485)
** İlave genişleme adaptörleriyle analog sinyal işleme
** Entegre gerçek zaman saati (opsiyon)
** Microsoft Windows tabanlı programlama yazılım
paketi veya taşınabilir programlama cihazlarıyla kullanıcı
dostu programlama olanağı
** Adaptör veya görüntüleme modülleriyle genişleme
olanağı bulunmaktadır.
Genişleyemez yapısı ve düşük boyutlu olmasıyla
diğer modellerden farklılık gösterir, En fazla 30 giriş
çıkış (12 giriş 8 adet çıkış) kapasitesine
sahiptir.Boyutu ve panoda kapladığı alan küçük
olmasına rağmen kendisinden beklenmeyecek
performansa sahiptir. MELSEC FX1S Yapı itibarıyla
küçük boyutlarda olduğundan,Bakım gerektirmeyen
veya ağır çalışma ortamlarında bulunan panolar için
kullanılmasını özellikle tavsiye ederiz. 2000 step
programlama adım kapasitesine sahiptir bakım
gerektirmeyen EEPROM ve entegre gerçek zaman
saati, FX1S'yi bağımsız ve bakımı çok kolay bir
sistem haline getirmektedir.
FX1S serisinin kısaca özellikleri şunlardır:
** 10 noktadan 30 noktaya giriş ve çıkış aralığı
** Yüksek tarama hızı (0,55 µs/lojik komut)
** Geniş program kapasitesi ve üretim aralığı
** Dahili pozisyonlama kontrolü
** Seri haberleşme seçenekleri (RS232, RS422, RS485)
** İlave genişleme adaptörleriyle analog sinyal işleme
** Entegre gerçek zaman saati (opsiyon)
** Microsoft Windows tabanlı programlama yazılım
paketi veya taşınabilir programlama cihazlarıyla kullanıcı
dostu programlama olanağı
** Adaptör veya görüntüleme modülleriyle genişleme
olanağı bulunmaktadır.
FX1S-10MR-DS
FX1S-14MR-DS
FX1S-20MR-DS
FX1S-30MR-DS
FX1S-10MR-ES/UL
FX1S-14MR-ES/UL
FX1S-20MR-ES/UL
FX1S-30MR-ES/UL

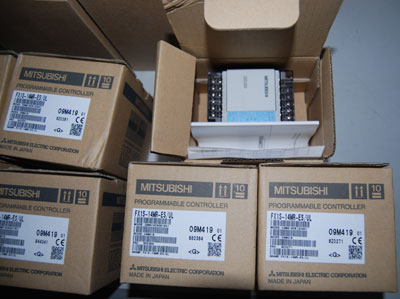

MİTSUBİSHİ MELSEC PLC RÖLE ÇIKIŞLI MODELLER

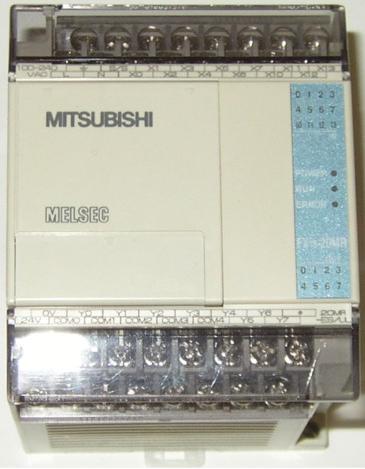

MİTSUBİSHİ MELSEC PLC TRANSİSTÖR ÇIKIŞLI MODELLER
FX1S-10MT-DSS
FX1S-14MT-DSS
FX1S-20MT-DSS
FX1S-30MT-DSS
FX1S-10MT-ESS/UL
FX1S-14MT-ESS/UL
FX1S-20MT-ESS/UL
FX1S-30MT-ESS/UL
ANA ÜNİTEYE DİREK BAĞLANTI
YAPILIR,ZATEN CPU ÜZERİNDE
HAZIR SOKET YUVASI
BULUNMAKTADIR,MONTAJ
İÇİN CPU ÜZERİNDEKİ PLASTİK
YUVANIN İZ YERLERİNDEN
KIRILMASI GEREKEBİLİR.
TOPLAMDA 4 ADET DİJİTAL
GİRİŞ İÇİN KULLANILIR.
YAPILIR,ZATEN CPU ÜZERİNDE
HAZIR SOKET YUVASI
BULUNMAKTADIR,MONTAJ
İÇİN CPU ÜZERİNDEKİ PLASTİK
YUVANIN İZ YERLERİNDEN
KIRILMASI GEREKEBİLİR.
TOPLAMDA 4 ADET DİJİTAL
GİRİŞ İÇİN KULLANILIR.
MİTSUBİSHİ MELSEC PLC FX1S İÇİN DİJİTAL GİRİŞ-ÇIKIŞ MODÜLLERİ
Mitsubishi melsec FX1S
Programlama özellikleri
I / O noktaları: 20 (4 isteğe bağlı ilave üst kapağa montaj)
Adres Aralığı: Max. 30 adresleme doğrudan yapılabilir.
Program Bellek: 2000 adım EEPROM
Tarama zamanı: 0.55 uS veya 0,7 us / iletişim eğitimi
Tarama sayısı: 27 dizi talimatlarla, 2 merdiven diyagramı
komutu, 85 uygulamalı komut sistemi
Programlama Dili: Merdiven diyagramı, Liste (STL), SFC
merdiven adımı yöntemi ile
Program Yürütme: Devresel yürütme, yenileme modu
ile işletme
Program Koruması: 3 koruma seviyesi ile 8 karakter
anahtarlı şifre ( mitsubishi PLC sistemlerinin şifresini kırmak
nerdeyse imkansızdır.
Diğer plc sistemlerinin aksine program şifresi giriş
kapı entegresinde değil CPU ön tamponda tutulduğundan
PC ile upload yaparken somut
talimatlar gelmemektedir.Eğer plc şifresi ile ilgili özel bir
probleminiz varsa efesotomasyon teknik personelleri
ile temas kurunuz.
Programlama özellikleri
I / O noktaları: 20 (4 isteğe bağlı ilave üst kapağa montaj)
Adres Aralığı: Max. 30 adresleme doğrudan yapılabilir.
Program Bellek: 2000 adım EEPROM
Tarama zamanı: 0.55 uS veya 0,7 us / iletişim eğitimi
Tarama sayısı: 27 dizi talimatlarla, 2 merdiven diyagramı
komutu, 85 uygulamalı komut sistemi
Programlama Dili: Merdiven diyagramı, Liste (STL), SFC
merdiven adımı yöntemi ile
Program Yürütme: Devresel yürütme, yenileme modu
ile işletme
Program Koruması: 3 koruma seviyesi ile 8 karakter
anahtarlı şifre ( mitsubishi PLC sistemlerinin şifresini kırmak
nerdeyse imkansızdır.
Diğer plc sistemlerinin aksine program şifresi giriş
kapı entegresinde değil CPU ön tamponda tutulduğundan
PC ile upload yaparken somut
talimatlar gelmemektedir.Eğer plc şifresi ile ilgili özel bir
probleminiz varsa efesotomasyon teknik personelleri
ile temas kurunuz.
FX1N-4EX-BD
FX1N-2EYT-BD

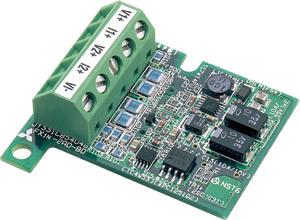

MİTSUBİSHİ MELSEC PLC FX1S İÇİN ANALOG GİRİŞ ÇIKIŞ MODÜLLERİ
ANA ÜNİTEYE DİREK BAĞLANTI YAPILIR,ZATEN CPU ÜZERİNDE
HAZIR SOKET YUVASI BULUNMAKTADIR,MONTAJ İÇİN CPU ÜZERİNDEKİ
PLASTİK YUVANIN İZ YERLERİNDEN KIRILMASI GEREKEBİLİR.TOPLAMDA
2 ADET ANALOG GİRİŞ İÇİN KULLANILIR.
HAZIR SOKET YUVASI BULUNMAKTADIR,MONTAJ İÇİN CPU ÜZERİNDEKİ
PLASTİK YUVANIN İZ YERLERİNDEN KIRILMASI GEREKEBİLİR.TOPLAMDA
2 ADET ANALOG GİRİŞ İÇİN KULLANILIR.
FX1N-1DA-BD
FX1N-2AD-BD
FX1S mitsubishi Cihazlar
><Yardımcı Röleler: 512 toplam, 384 genel
(M0 - M383) ve 128 kalıcı
(pil desteğine gerek olmadan) (M384 - M511)
Özel Yardımcı Röleler: 256 (M8000 - M8255)
Dahili Röleler: 128 hepsi (S0 - S127) mandallı
Zamanlayıcılar: 31 ile 64 arası toplamda değişir
(word uzunluğuna bağlı),
kısmen 100ms ve 10ms (T32 - T62) arasında değiştirilebilir
Dahili Potansiyometre Dış Ayar Girişi: 2
Sayıcılar: 32 toplam (16-bit), 16 genel (C0-C15) ve 16 kalıcı (C16-C31) ile
Hızlı Sayıcılar: 1 faz, 6 tane max: 60 kHz / 2 adet, 10 kHz / 4 adet,
2 faz, 2 adet max: 30 kHz / 1 adet, 5 kHz / 1 adet
Yüksek Hızlı Sayıcı Hız: - yok
Gerçek Zaman Saati: - yok
Veri Kayıtları: 256 toplam, 128 genel (D0 - D127) ve 128 (D128 - D255) mandallı
Uzatma Registers: - yok
Dosya uzantısı Registers: - yok
Index Registers: 16
Özel Veri Kayıtları: 256 (D8000 - D8255)
Işaretçiler: 64
Yerleştirme: 8 FX1S-20MT-DSS
Kesme Girişleri: 6
Sabitler: 16-bit: K: -32.768 32.767 için; H: 0 FFFF için; 32-bit:
K: -2147483648 2147483647 için; H: 0 FFFF FFFF
><Yardımcı Röleler: 512 toplam, 384 genel
(M0 - M383) ve 128 kalıcı
(pil desteğine gerek olmadan) (M384 - M511)
Özel Yardımcı Röleler: 256 (M8000 - M8255)
Dahili Röleler: 128 hepsi (S0 - S127) mandallı
Zamanlayıcılar: 31 ile 64 arası toplamda değişir
(word uzunluğuna bağlı),
kısmen 100ms ve 10ms (T32 - T62) arasında değiştirilebilir
Dahili Potansiyometre Dış Ayar Girişi: 2
Sayıcılar: 32 toplam (16-bit), 16 genel (C0-C15) ve 16 kalıcı (C16-C31) ile
Hızlı Sayıcılar: 1 faz, 6 tane max: 60 kHz / 2 adet, 10 kHz / 4 adet,
2 faz, 2 adet max: 30 kHz / 1 adet, 5 kHz / 1 adet
Yüksek Hızlı Sayıcı Hız: - yok
Gerçek Zaman Saati: - yok
Veri Kayıtları: 256 toplam, 128 genel (D0 - D127) ve 128 (D128 - D255) mandallı
Uzatma Registers: - yok
Dosya uzantısı Registers: - yok
Index Registers: 16
Özel Veri Kayıtları: 256 (D8000 - D8255)
Işaretçiler: 64
Yerleştirme: 8 FX1S-20MT-DSS
Kesme Girişleri: 6
Sabitler: 16-bit: K: -32.768 32.767 için; H: 0 FFFF için; 32-bit:
K: -2147483648 2147483647 için; H: 0 FFFF FFFF

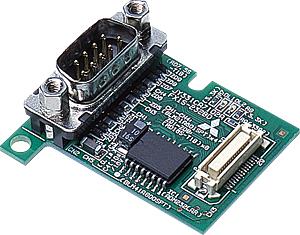

MİTSUBİSHİ MELSEC PLC FX1S İÇİN SERİ HABERLEŞME MODÜLLERİ
ANA ÜNİTEYE DİREK BAĞLANTI
YAPILIR,GEREK PC GEREK DİĞER
PLC VEYA İNVERTER GİBİ
DONANIMLARLA MODBUS
PROTOKOLÜDE DAHİL HABERLEŞME
İÇİN KULLANILIR
YAPILIR,GEREK PC GEREK DİĞER
PLC VEYA İNVERTER GİBİ
DONANIMLARLA MODBUS
PROTOKOLÜDE DAHİL HABERLEŞME
İÇİN KULLANILIR
FX1N-232-BD
FX1N-422-BD
FX1N-485-BD
FX1N-CNV-BD
FX0N-485-ADP
FX0N-232-ADP
MİTSUBİSHİ MELSEC FX1S PLC İÇİN HAFIZA KARTI
FX1N-EEPROM-8A bellek hafızası ve programı
saklayıcı olarak kullanılabilir.
FX1S/1N Serisi PLC için bellek ve program yükleyebilirsiniz .
** Rahatlıkla sökülüp takılabilen hazır yuvaya montaj edin
• PLC güç kaynağını kapatın ve minik swic pozisyonunu on konumuna getirin.
• 8L ilk kez kullanıldığında, CPU PLC LED lambasında sanki program hatalıymış
gibi titremeler olabilir,endişe etmeyin
saklayıcı olarak kullanılabilir.
FX1S/1N Serisi PLC için bellek ve program yükleyebilirsiniz .
** Rahatlıkla sökülüp takılabilen hazır yuvaya montaj edin
• PLC güç kaynağını kapatın ve minik swic pozisyonunu on konumuna getirin.
• 8L ilk kez kullanıldığında, CPU PLC LED lambasında sanki program hatalıymış
gibi titremeler olabilir,endişe etmeyin
FX1N-EEPROM-8L

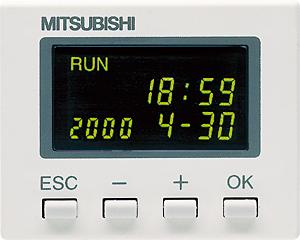

MİTSUBİSHİ MELSEC FX1S PLC İÇİN EKRAN MODÜLÜ
** ESC tuşu: mevcut yazılı değeri iptal eder yada önceki ekrana geri döner.
** "-" tuşu: Scrolls azaltır, sayısal veya cihaz Hayır daha küçük bir
değeri.
** "+" tuşu: Scrolls artışlarla bir sayısal ya da cihaz Hayır daha büyük bir
değer.
** OK tuşu: belirler görüntü aygıtı, değeri sayısal yazmak bir yürütür
ya da zorla ayarı ve zorla sıfırlamayı geçer.
** Ekran alanı: durumunu gösterir şimdiki zaman ve takip cihazı.
** PLC için Bağlantı
** 5DM soketli montaj Saat fonksiyonu
** "-" tuşu: Scrolls azaltır, sayısal veya cihaz Hayır daha küçük bir
değeri.
** "+" tuşu: Scrolls artışlarla bir sayısal ya da cihaz Hayır daha büyük bir
değer.
** OK tuşu: belirler görüntü aygıtı, değeri sayısal yazmak bir yürütür
ya da zorla ayarı ve zorla sıfırlamayı geçer.
** Ekran alanı: durumunu gösterir şimdiki zaman ve takip cihazı.
** PLC için Bağlantı
** 5DM soketli montaj Saat fonksiyonu
FX1N-5DM
