Teco N3 inverter Teknik Detaylar
- 220 V Sınıfı: Tek Faz Besleme 0.5-3HP Güç Aralığı
440 V Sınıfı: Üç Faz Besleme 1-75HP Güç Aralığı
Teco inverter N3 Özellikler
- Sensörsüz Vektör Kontrol teknolojisi + V/f Kontrol
- PID fonksiyonu ile enerji tasarrufu ve uyku modu
- 0 – 400 Hz'e kadar frekans ayar imkanı
Sökülebilir ve taşınabilir ekran (ilave kablosu ile)
Standart LED Display ve dahili potansiyometre
Programlanabilir Digital ve Analog giriş-çıkış özelliği
Harici 0-10v, 0-20mA, 2-10v, 4-20mA, Pulse sinyal girişi
- Dahili RS-485 haberleşme özelliği ve MODBUS
- Cep PC veya PC ile programlama olanağı
- Kolay Programlama ve Auto tuning özelliği
150% Tork verebilme imkanı
Cihaz Parametrelerini kopyalama özelliği
- 220 V Sınıfı: Tek Faz Besleme 0.5-3HP Güç Aralığı
440 V Sınıfı: Üç Faz Besleme 1-75HP Güç Aralığı
Teco inverter N3 Özellikler
- Sensörsüz Vektör Kontrol teknolojisi + V/f Kontrol
- PID fonksiyonu ile enerji tasarrufu ve uyku modu
- 0 – 400 Hz'e kadar frekans ayar imkanı
Sökülebilir ve taşınabilir ekran (ilave kablosu ile)
Standart LED Display ve dahili potansiyometre
Programlanabilir Digital ve Analog giriş-çıkış özelliği
Harici 0-10v, 0-20mA, 2-10v, 4-20mA, Pulse sinyal girişi
- Dahili RS-485 haberleşme özelliği ve MODBUS
- Cep PC veya PC ile programlama olanağı
- Kolay Programlama ve Auto tuning özelliği
150% Tork verebilme imkanı
Cihaz Parametrelerini kopyalama özelliği
TECO inverter Westinghouse N3 Serisi hız kontrol cihazı
En köklü drive üreticilerinden
TECO WESTINGHOUSE
şimdi TÜRKİYEDE
TECO WESTINGHOUSE
şimdi TÜRKİYEDE
En köklü drive üreticilerinden
TECO WESTINGHOUSE - AĞIR ŞARTLAR İÇİN İNVERTER
TECO WESTINGHOUSE - AĞIR ŞARTLAR İÇİN İNVERTER
Kullanım kılavuzları ve diğer broşürler için tıklayınız
Monofaze 0,4 kW – 2,2 kW , Trifaze 0,75 kW – 55 kW
V / f kontrol, Sensorless vektör kontrolü
0 – 400 Hz çıkış frekansı
6 Dijital giriş (NPN veya PNP), 2 Analog giriş, 1 AO, 2 Röle çıkışı
Harici sinyal girişleri: 0 – 10v, 0 – 20mA, pulse girişi
Sleep modlu PID kontrolü

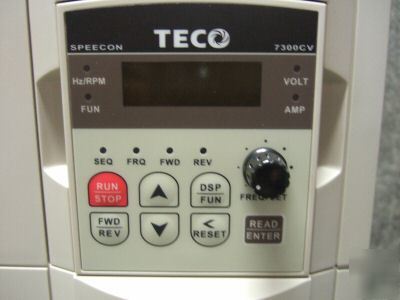

Basit kullanımlı potansiyometre ayarlı kontrol paneli
EEPROM Program kopyalama ünitesi
RS 232 yada RS 485 opsiyonlu haberleşme özelliği
199 değişik parametre giriş özelliği
Sökülebilir ve taşınabilir ekran
Bilgisayar tabanlı yazılıma sahip olma özelliği
Motor ve Hız kontrol aşırı yük, aşırı akım, yüksek gerilim koruması
UL, cUL, CE onaylı
V / f kontrol, Sensorless vektör kontrolü
0 – 400 Hz çıkış frekansı
6 Dijital giriş (NPN veya PNP), 2 Analog giriş, 1 AO, 2 Röle çıkışı
Harici sinyal girişleri: 0 – 10v, 0 – 20mA, pulse girişi
Sleep modlu PID kontrolü
Basit kullanımlı potansiyometre ayarlı kontrol paneli
EEPROM Program kopyalama ünitesi
RS 232 yada RS 485 opsiyonlu haberleşme özelliği
199 değişik parametre giriş özelliği
Sökülebilir ve taşınabilir ekran
Bilgisayar tabanlı yazılıma sahip olma özelliği
Motor ve Hız kontrol aşırı yük, aşırı akım, yüksek gerilim koruması
UL, cUL, CE onaylı
B Genel ayarlar) ve A (İleri düzey ayarlar) parametreleri
olmak üzere 2 gruba ayrılmıstır.
parametrelerinden cihazın çalışmasına ait istenilen durumlar ayarlanabilmektedir.
A parametrelerinden ise motorun plaka değerleri ile frekans komut kaynağı
seçimi gibi parametrelerin girilmesi gerekmektedir.
Sırası ile bu parametreleri anlatalım;
olmak üzere 2 gruba ayrılmıstır.
parametrelerinden cihazın çalışmasına ait istenilen durumlar ayarlanabilmektedir.
A parametrelerinden ise motorun plaka değerleri ile frekans komut kaynağı
seçimi gibi parametrelerin girilmesi gerekmektedir.
Sırası ile bu parametreleri anlatalım;
FONKSiYONEL OZELLiKLER
özellikleri
Kontrol Metodu V/f Kontrol, Akım Vektor Kontrol
Freq. Aralığı 0.1~400.0 Hz
Kalkıs Tork Ayarı 150%/1 Hz (Akım Vektor Kontrol)
Hız Kontrol Aralığı 50:1 (Akım Vektor Kontrol)
Hız Kontrol Hassasiyeti
±0.5% (Akım Vektor Kontrol)
Ayar Hassasiyeti Dijital: 0.01Hz (Not *1); Analog: 0.06Hz / 60Hz (10bits)
Klavye Ayarı ▲▼ Tusları ile ayarlanır
Ekran 4’lu 7 segment display
Harici Sinyal Ayarı 1. Harici Potansiyometre, 0-10V, 0-20mA, 10-0V, 20-0mA
Freq.Kontrol
Frekans Limit Alt/Ust frekans limitleri ve 3 adet atlama frekansı
Taşıyıcı Frekans 4~16 kHz
V/f Sekli Hafızada 18 adet tanımlanmıs, 1 adet programlanabilen V/f sekli
Hızlanma/Yavaşla Kontrol
2 kademeli Hızlanma/Yavaslama Suresi (0.1-3600 sn)
2 kademeli S eğrisi
Çok Fonksiyonlu Analog Cıkıs
6 adet fonksiyonu destekler
Çok Fonksiyonlu Giris
30 adet fonksiyonu destekler
çok Fonksiyonlu Cıkıs
16 adet fonksiyonu destekler
Dijital Giriş Sinyali NPN/PNP olarak ayarlanabilir
Diğer Fonksiyonlar
Anlık güç düşümü otomatik yeniden başlatma, hız algılama, aşırı yük
algılama, 8 adet hız değerini hafızada saklayabilme,
hızlanma/yavaşlama butonu, S eğrisi, PID kontrol, tork güçlendirme, slip
kompanzasyonu, frekans alt/üst limiti, otomatik enerji tasarrufu, Modbus
slave ve PC/PDA bağlantısı, otomatik yeniden başlama
Bağlantı Kontrol
RS232 yada RS485
Bire bir yada bire birden çok bağlantı (sadece RS485)
Baud rate / stop bit / parity ayarlanabilir
Frenleme Torku 20% civarında, bazı modellerde 100%’e kadar çıkabilir
çalısma Sıcaklığı -10/+50 C (*Not 2)
Depolama Sıcaklığı -20/60 C
Nem 0-95% Bağıl Nem
Vibrasyon 1G
EMC EN 61800-3 (opsiyonel filtre ile)
LVD EN 50178
Kutulama IP20
Güvenlik Seviyesi UL 508C
Aşırı Yük Koruma Anma akımının 150%’sine 1 dakika süre ile izin verilir
Yuksek Voltaj Koruması
230V sınıfı : DC Voltaj >410V, 460V sınıfı : DC Voltaj > 820V
Dusuk Voltaj Koruması
230V sınıfı : DC Voltaj <190V, 460V sınıfı : DC Voltaj < 380V
Cıkıs Kısa Devresi Elektronik Devre Koruması
Toprak Kısa Devresi Elektronik Devre Koruması
Koruma
Diğer Fonksiyonlar
Aşırı ısınma koruması, ters yön kilidi, direkt çalışma kilidi, parametre
kilidi
özellikleri
Kontrol Metodu V/f Kontrol, Akım Vektor Kontrol
Freq. Aralığı 0.1~400.0 Hz
Kalkıs Tork Ayarı 150%/1 Hz (Akım Vektor Kontrol)
Hız Kontrol Aralığı 50:1 (Akım Vektor Kontrol)
Hız Kontrol Hassasiyeti
±0.5% (Akım Vektor Kontrol)
Ayar Hassasiyeti Dijital: 0.01Hz (Not *1); Analog: 0.06Hz / 60Hz (10bits)
Klavye Ayarı ▲▼ Tusları ile ayarlanır
Ekran 4’lu 7 segment display
Harici Sinyal Ayarı 1. Harici Potansiyometre, 0-10V, 0-20mA, 10-0V, 20-0mA
Freq.Kontrol
Frekans Limit Alt/Ust frekans limitleri ve 3 adet atlama frekansı
Taşıyıcı Frekans 4~16 kHz
V/f Sekli Hafızada 18 adet tanımlanmıs, 1 adet programlanabilen V/f sekli
Hızlanma/Yavaşla Kontrol
2 kademeli Hızlanma/Yavaslama Suresi (0.1-3600 sn)
2 kademeli S eğrisi
Çok Fonksiyonlu Analog Cıkıs
6 adet fonksiyonu destekler
Çok Fonksiyonlu Giris
30 adet fonksiyonu destekler
çok Fonksiyonlu Cıkıs
16 adet fonksiyonu destekler
Dijital Giriş Sinyali NPN/PNP olarak ayarlanabilir
Diğer Fonksiyonlar
Anlık güç düşümü otomatik yeniden başlatma, hız algılama, aşırı yük
algılama, 8 adet hız değerini hafızada saklayabilme,
hızlanma/yavaşlama butonu, S eğrisi, PID kontrol, tork güçlendirme, slip
kompanzasyonu, frekans alt/üst limiti, otomatik enerji tasarrufu, Modbus
slave ve PC/PDA bağlantısı, otomatik yeniden başlama
Bağlantı Kontrol
RS232 yada RS485
Bire bir yada bire birden çok bağlantı (sadece RS485)
Baud rate / stop bit / parity ayarlanabilir
Frenleme Torku 20% civarında, bazı modellerde 100%’e kadar çıkabilir
çalısma Sıcaklığı -10/+50 C (*Not 2)
Depolama Sıcaklığı -20/60 C
Nem 0-95% Bağıl Nem
Vibrasyon 1G
EMC EN 61800-3 (opsiyonel filtre ile)
LVD EN 50178
Kutulama IP20
Güvenlik Seviyesi UL 508C
Aşırı Yük Koruma Anma akımının 150%’sine 1 dakika süre ile izin verilir
Yuksek Voltaj Koruması
230V sınıfı : DC Voltaj >410V, 460V sınıfı : DC Voltaj > 820V
Dusuk Voltaj Koruması
230V sınıfı : DC Voltaj <190V, 460V sınıfı : DC Voltaj < 380V
Cıkıs Kısa Devresi Elektronik Devre Koruması
Toprak Kısa Devresi Elektronik Devre Koruması
Koruma
Diğer Fonksiyonlar
Aşırı ısınma koruması, ters yön kilidi, direkt çalışma kilidi, parametre
kilidi
Özetle B Parametreleri;
B000 Çalıştırma seçimi (Run)
B001 Harici Terminal seçimi
B002 Geri Dönüş kilidi koyma
B003 Motor Duruş seçimi
B004 Frekans Kaynağı seçimi
B005 Frekans Üst Limiti
B006 Frekans Alt Limiti
B007 Hızlanma Zamanı
B008 Yavaşlama Zamanı
B009 V/f seçimi
B010 Parametre Kilidi koyma
B011 A Parametrelerine geçiş
B000 Çalıştırma seçimi (Run)
B001 Harici Terminal seçimi
B002 Geri Dönüş kilidi koyma
B003 Motor Duruş seçimi
B004 Frekans Kaynağı seçimi
B005 Frekans Üst Limiti
B006 Frekans Alt Limiti
B007 Hızlanma Zamanı
B008 Yavaşlama Zamanı
B009 V/f seçimi
B010 Parametre Kilidi koyma
B011 A Parametrelerine geçiş
Özetle A Parametreleri;
A000 Motor Kontrol seçimi ( Vektör kontrol yada V/f kontrol )
A001 Motor Anma Voltajı ( V ) plaka değeri girilir.
A002 Motor Anma Akımı ( A ) plaka değeri girilir.
A003 Motor Anma Gücü ( Hp ) plaka değeri girilir.
A004 Motor Anma Hızı ( RPM x 100 ) plaka değeri girilir.
A005 Motor Frekansı ( Hz ) plaka değeri girilir.
A006 Motor Parametreleri Otomatik Tanıma Özelliği
A007 Besleme Giriş Gerilimi ( V ) girilir.
A000 Motor Kontrol seçimi ( Vektör kontrol yada V/f kontrol )
A001 Motor Anma Voltajı ( V ) plaka değeri girilir.
A002 Motor Anma Akımı ( A ) plaka değeri girilir.
A003 Motor Anma Gücü ( Hp ) plaka değeri girilir.
A004 Motor Anma Hızı ( RPM x 100 ) plaka değeri girilir.
A005 Motor Frekansı ( Hz ) plaka değeri girilir.
A006 Motor Parametreleri Otomatik Tanıma Özelliği
A007 Besleme Giriş Gerilimi ( V ) girilir.
